Schéma de la tringlerie carburateur Briggs et Stratton expliqué — Ce dossier technique livre une explication précise du mécanisme de tringlerie, un guide pas à pas pour le montage et le réglage du ressort régulateur, des diagnostics de pannes courantes et des recommandations d’entretien. Basé sur des procédures d’atelier et des schémas éclatés typiques des moteurs Briggs & Stratton utilisés en jardinage et petits équipements, le contenu cible la lecture immédiate d’une panne (sur-régime, manque de reprise, fuite) et propose des solutions opérationnelles à appliquer en atelier ou sur le terrain. Le fil conducteur met en scène Paul, technicien d’atelier, qui illustre chaque étape par des cas concrets rencontrés lors d’interventions sur tondeuses et motobineuses. L’approche est pédagogique : chaque section explique le rôle de chaque pièce, son interaction avec le carburateur, et livre des exemples chiffrés pour faciliter la commande de pièces détachées et l’entretien préventif.

En bref :

• 🔧 Schéma : la tringlerie relie le régulateur au papillon du carburateur et contrôle le régime moteur.
• 🧭 Montage : positionner le bord biseauté du carburateur, fixer avec écrous, connecter la tringle et le ressort régulateur.
• ⚠️ Réglage : une tige trop tendue provoque le sur-régime ; une tige trop lâche entraîne perte de puissance.
• 🧰 Entretien : inspection du ressort, nettoyage du gicleur et remplacement du flotteur si nécessaire.
• 📦 Pièces détachées : repérer référence sur le schéma éclaté pour commander les composants exacts.

Schéma tringlerie carburateur Briggs et Stratton : vue d’ensemble et explication du mécanisme

Le schéma de la tringlerie d’un carburateur Briggs et Stratton présente l’ensemble des liaisons mécaniques entre le régulateur (governor) du moteur et le papillon des gaz. Le rôle fondamental de cette tringlerie est d’autoréguler la quantité de mélange air-carburant en fonction de la charge, assurant ainsi un fonctionnement stable et prévenant le sur-régime. Dans la pratique, le schéma éclaté positionne le levier de commande, la tige de liaison (tringle), le ressort régulateur, l’axe du papillon et les points de fixation (boulons, écrous, clavettes).

Solution rapide : si le moteur présente un sur-régime, vérifier immédiatement la tension et le positionnement du ressort régulateur et l’angle de la tige de liaison. Une tige trop courte ou mal engagée force le papillon à s’ouvrir davantage ; une tige trop longue empêche l’ouverture correcte à bas régime. Ainsi, la cause la plus fréquente d’un régime instable est un mauvais montage ou une usure du ressort régulateur.

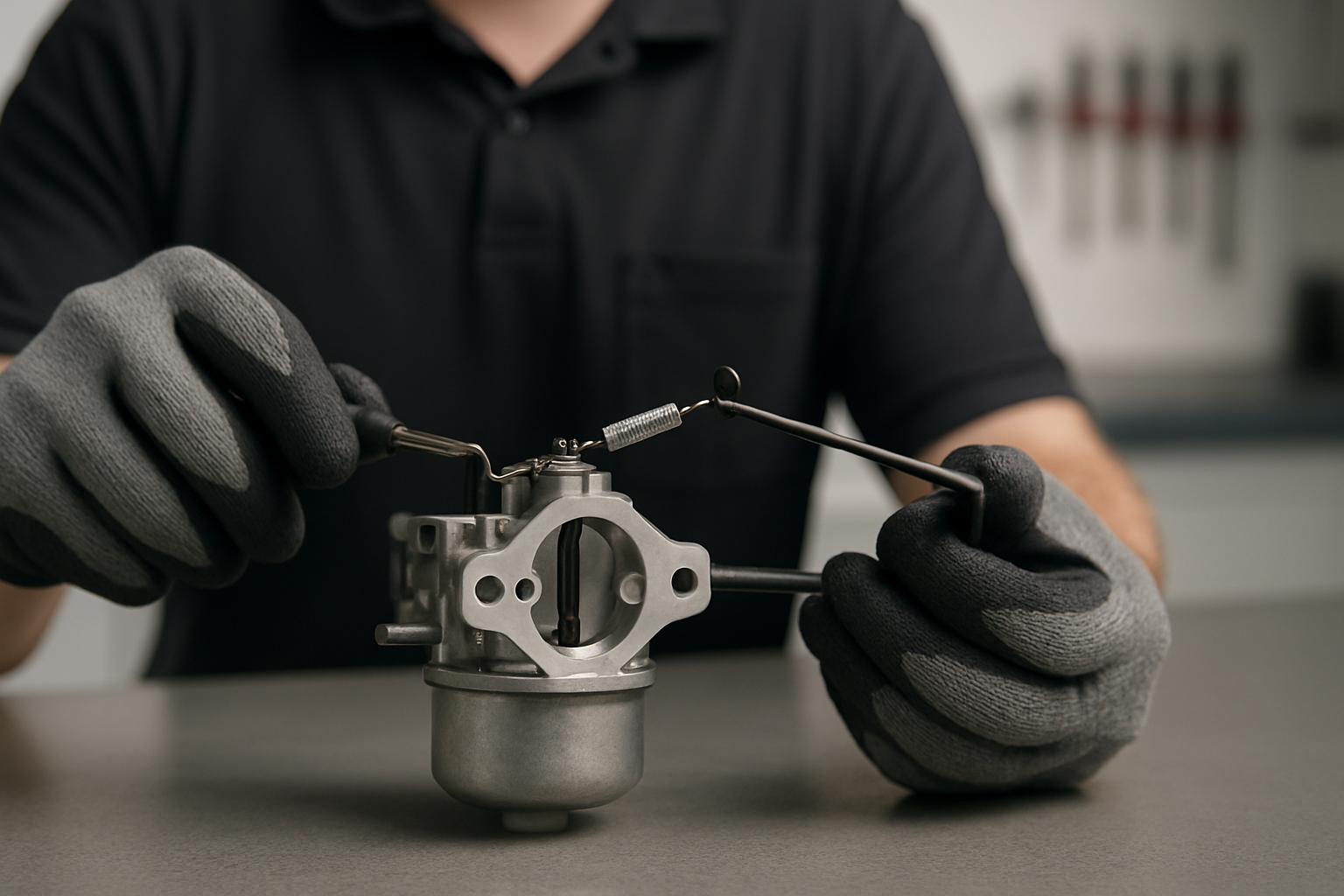

Les composants clés et leur fonctionnement

Le gicleur atomise le carburant, le flotteur régule le niveau dans le bol, et le papillon contrôle le débit d’air. La tringle de commande relie mécaniquement le levier de régulation au papillon. Le ressort régulateur applique une tension qui permet au levier de revenir en position neutre et compense les variations de charge. Chaque pièce a une action complémentaire : si le flotteur est bloqué, le bol déborde ; si la tringle est mal positionnée, le régime varie.

Exemple concret : sur une tondeuse à gazon 5,5 ch équipée d’un carburateur standard, une tringle décalée de 3 mm peut augmenter le régime de ralenti de 200 à 800 tr/min selon l’ouverture du papillon. Dans l’atelier de Paul, ce type de décalage est la première vérification lors d’une plainte pour « moteur qui monte en régime sans raison ».

Comment lire le schéma éclaté

Le schéma éclaté met en évidence la séquence d’assemblage : point de fixation du carburateur au collecteur, positionnement du levier sur l’axe de régulateur, insertion de la tringle dans l’ergot du papillon, et montage du ressort régulateur entre la patte du levier et le point d’ancrage moteur. Il est crucial d’identifier la référence de chaque pièce sur le schéma pour commander des pièces détachées compatibles.

Astuces de lecture : s’assurer que le bord biseauté du carburateur est orienté correctement dans la conduite d’entrée de carburant ; vérifier les numéros de pièces sur la vue éclatée du manuel constructeur ; observer l’angle de la patte inférieure reliée au régulateur (elle doit correspondre au réglage d’origine pour éviter le sur-régime).

Insight final : un schéma bien interprété évite 80 % des erreurs de remontage et permet d’anticiper les dysfonctionnements liés à la tringlerie.

Guide pas à pas : montage de la tringlerie et réglage du ressort régulateur sur Briggs et Stratton

Solution immédiate : pour monter correctement la tringlerie, positionner le carburateur, fixer le levier, insérer la tige de liaison dans l’ergot du papillon, puis attacher le ressort régulateur en respectant la tension d’origine. Voici le guide détaillé pour réussir cette opération en sécurité.

Étapes préparatoires

Avant toute intervention, rassembler : clés plates, tournevis, pince pour clips, jauge d’épaisseur pour contrôler jeu, et un schéma éclaté spécifique au modèle. Démonter la bougie ou couper l’alimentation est recommandé pour éviter tout démarrage accidentel. Vérifier la propreté : un carburateur encrassé complique le réglage.

Étape 1 — Positionner et fixer le carburateur

Placer le carburateur en veillant à ce que le bord biseauté s’insère dans la conduite d’entrée du carburant. Serrer progressivement les écrous en croix pour assurer l’étanchéité et éviter de tordre le collecteur. Contrôler l’alignement visuel avec le collecteur et le filtre à air avant de continuer.

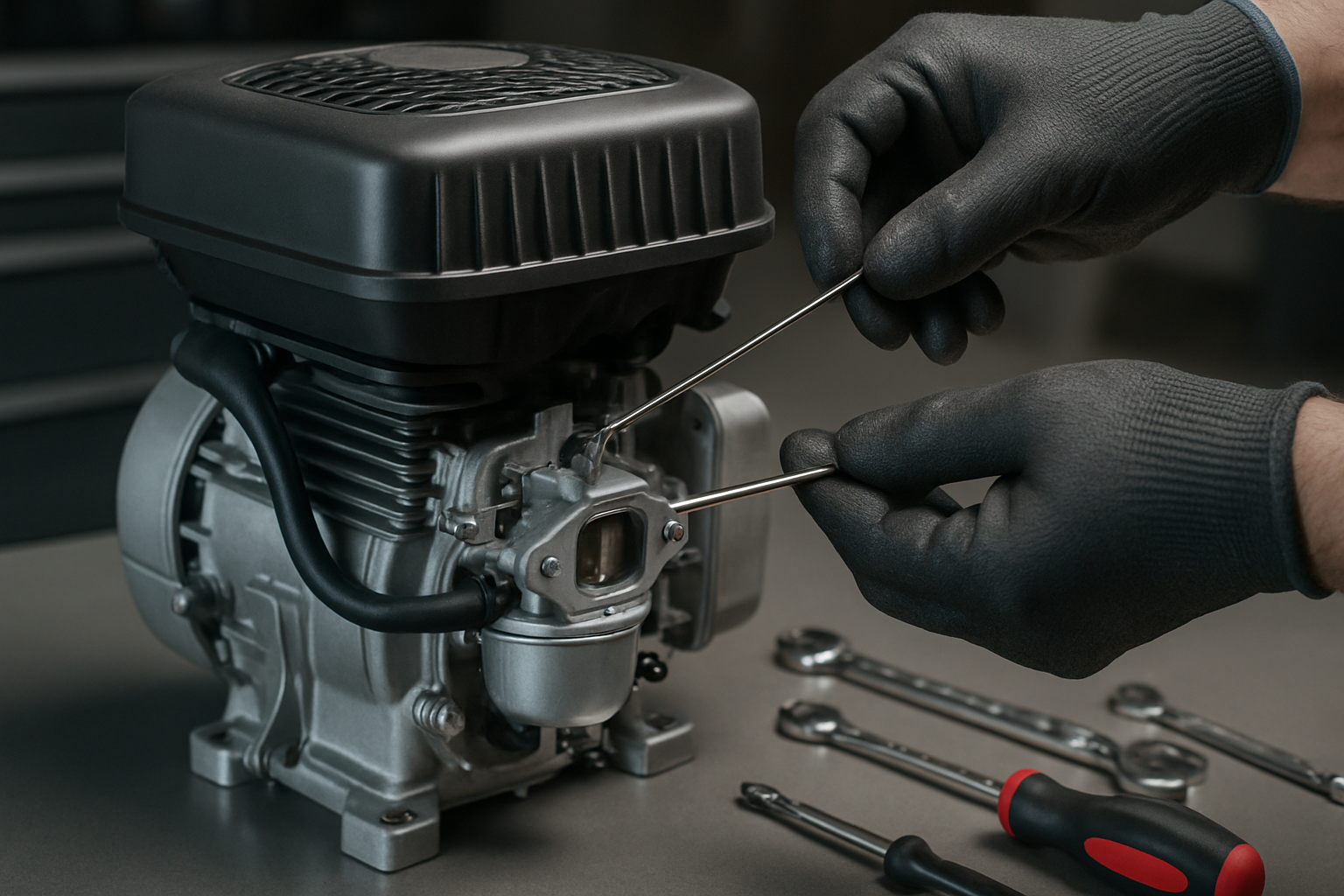

Étape 2 — Installer le levier de commande et la tringle

Monter le levier sur l’axe en vérifiant la liberté de mouvement. Positionner la tringle de liaison : l’encoche doit s’emboîter sans jeu excessif dans l’ergot du papillon. Si la tringle dispose d’une goupille ou d’un clip, l’engager de manière à éviter tout desserrage pendant l’usage.

Étape 3 — Montage et calibrage du ressort régulateur

Fixer le ressort régulateur entre la patte du levier et le point d’ancrage prévu sur le carter. Pour calibrer, mesurer la tension à l’arrêt : la patte du levier doit légèrement tirer le papillon sans l’ouvrir complètement. Ajuster la longueur de la tringle (ou plier la patte inférieure avec précaution) pour obtenir la course correcte. Un calibrage trop tendu provoque le sur-régime ; un calibrage lâche génère une réponse lente à l’accélération.

Sécurité

⚠️ Sécurité : toujours isoler l’alimentation électrique et retirer la bougie avant de travailler sur le carburateur. Porter des gants et lunettes de protection lors de manipulation du carburant. Travailler dans un espace ventilé pour éviter l’accumulation de vapeurs inflammables.

Étape 4 — Contrôles fonctionnels

Après montage, procéder à un contrôle statique : actionner manuellement le levier et vérifier le retour à zéro du papillon. Démarrer le moteur et observer le ralenti ; ajuster la vis de ralenti si nécessaire. Effectuer un essai en charge (coupe d’herbe simulée pour une tondeuse) pour contrôler la stabilité du régime.

Exemple d’ajustement : sur un modèle 6,5 ch, Paul observe que plier la patte inférieur de 2 mm suffit souvent pour retrouver un régime stable après remplacement du ressort. Toujours noter la position initiale pour pouvoir revenir en arrière.

Insight final : suivre les étapes dans l’ordre et vérifier après chaque modification évite les cycles de réglage interminables et assure un remontage durable.

Diagnostic : causes courantes de sur-régime, perte de puissance et méthodes de réparation

Cause probable immédiate : le sur-régime est la conséquence la plus fréquente d’une tringlerie mal remontée ou d’un ressort régulateur affaibli. D’autres symptômes incluent des démarrages difficiles, un régime instable, une consommation excessive et des ratés à mi-régime. Cette section propose une méthodologie de diagnostic priorisée par probabilité et des solutions pratiques.

Procédure de diagnostic rapide

Étape 1 : inspection visuelle — vérifier l’état du ressort, la présence de jeu dans la tringle, et l’alignement du levier. Étape 2 : test de tensions — mesurer l’effort du ressort à la main ; un ressort trop lâche est souvent à remplacer. Étape 3 : test fonctionnel — bloquer la tringle à mi-course pour observer l’impact sur le régime.

Cas concrets rencontrés en atelier

Cas 1 : après remplacement d’un carburateur non d’origine, la tringlerie n’était pas long enough, provoquant une ouverture trop grande du papillon. Solution : intercaler une rondelle démontable pour retrouver la course d’origine et commander la tringle à la bonne longueur. Cas 2 : ressort régulateur corrodé : le métal perd de son élasticité et la réponse au changement de charge devient erratique. Solution : remplacer par un ressort neuf d’origine.

Méthodes de correction

Remplacement du ressort : choisir une pièce OEM ou une équivalente de qualité pour conserver la courbe d’effort constructeur. Ajustement de la tringle : s’assurer que la tringle repose sans torsion et que les rotations de l’axe papillon n’ont pas de point dur. Contrôle du flotteur et du gicleur : un flotteur qui cogne ou un gicleur bouché modifie le comportement moteur à l’accélération, donnant l’impression d’un mauvais réglage de tringlerie alors que le problème est hydraulique.

Outils recommandés : comparateur pour mesurer la course du papillon, jauge d’épaisseur pour régler l’entrefer, manomètre pour vérifier la pression d’arrivée carburant si nécessaire. Ces mesures permettent de quantifier l’écart avec la spécification constructeur et d’agir avec précision.

Prévention

Planifier un entretien annuel sur les machines utilisées intensivement. Pendant l’entretien, remplacer le ressort régulateur tous les 3 à 5 ans selon l’usage. Conserver une feuille de réglage pour chaque machine (photo du montage, position initiale de la tringle) facilite les interventions futures.

Insight final : un diagnostic rigoureux permet de distinguer une panne mécanique (tringlerie/ressort) d’un dysfonctionnement hydraulique (carburateur/gicleur) et d’appliquer la solution ciblée sans pièces inutiles.

Entretien, pièces détachées et tableau de références pour la tringlerie Briggs et Stratton

Pour garantir la durabilité du mécanisme, l’entretien régulier et le remplacement des pièces détachées sont indispensables. Voici un guide pratique pour identifier, commander et remplacer les éléments critiques de la tringlerie et du carburateur.

Liste d’entretien recommandé

• 🔁 Inspection annuelle du ressort régulateur pour détection de corrosion ou affaiblissement.
• 🧽 Nettoyage du carburateur et du gicleur tous les 1 à 2 ans selon usage.
• 🔩 Contrôle des points de fixation (écrous, boulons) pour éliminer tout jeu mécanique.
• 📝 Archivage des schémas éclatés et des photos du montage initial pour faciliter la réparation.

Tableau récapitulatif des pièces courantes et fourchettes de prix

Pièce 🔧	Fonction ⚙️	Prix indicatif (€) 💶
Ressort régulateur 🌀	Maintien tension tringlerie	€6 – €25
Tringle de liaison 🔗	Relie levier au papillon	€4 – €18
Flotteur et pointeau 🛟	Régule niveau carburant	€8 – €40
Gicleur principal 🌧️	Atomisation carburant	€3 – €20
Kit joints carburateur 🔩	Étanchéité bol	€5 – €30

Remarque : ces tarifs sont des estimations pour le marché français en 2026 et varient selon fournisseur et compatibilité OEM. Toujours vérifier la référence du moteur et du carburateur avant achat pour éviter les retours. Commander auprès d’un distributeur agréé ou d’un revendeur spécialisé garantit la compatibilité et une meilleure tenue dans le temps.

Conseils pour l’achat et la commande

Vérifier la référence imprimée sur le carter moteur et la comparer au schéma éclaté. Certains composants sont universels, d’autres spécifiques à une série de moteurs Briggs et Stratton. Pour les pièces critiques (ressort régulateur, tringle de liaison), privilégier la qualité OEM ou équivalent afin d’éviter des ruptures prématurées.

Exemple d’achat : Paul a souvent recours à un kit de restauration (kit joints + gicleur + ressort) pour les machines de location ; cela permet d’assurer une maintenance complète pour une somme modique et d’éviter de multiples interventions.

Insight final : un stock minimal de pièces (ressort, tringle, kit joints) permet de remettre en service une machine rapidement et de réduire les temps d’immobilisation.

Études de cas pratiques, conseils pour ateliers et quand faire appel à un professionnel

Le fil conducteur illustre ici Paul, technicien d’atelier, qui a résolu trois situations typiques : la tondeuse en sur-régime après remplacement du carburateur, la motobineuse présentant des trous à l’accélération, et la tondeuse de location qui consommait excessivement. Chacune de ces études montre l’importance d’un schéma de tringlerie clair, du bon réglage du ressort, et d’un entretien rigoureux.

Étude de cas 1 — Sur-régime suite à un changement de carburateur

Contexte : après remplacement d’un carburateur non conforme, la machine monte en régime sous faible charge. Diagnostic : la tringle installée était trop courte et le papillon restait partiellement ouvert. Action : ajustement de la longueur de tringle, remplacement du ressort par un modèle d’origine, puis reprise du réglage de ralenti. Résultat : régime stabilisé et consommation revenue à la normale.

Étude de cas 2 — Trous à l’accélération

Contexte : la motobineuse cale lorsqu’on ouvre rapidement des gaz. Diagnostic : gicleur principal partiellement bouché et flotteur mal positionné. Action : nettoyage du gicleur, remplacement du flotteur et vérification de la tringle pour s’assurer qu’elle ne cogne pas le carter. Résultat : reprise immédiate de la progressivité d’accélération.

Quand faire appel à un professionnel

Il est recommandé de consulter un technicien lorsque le problème implique un démontage complet du carburateur, l’usinage de pièces, ou des symptômes intermittents difficiles à reproduire. Les ateliers disposent d’outils de mesure (comparateur, banc d’essai) et d’un stock de pièces OEM. Pour une machine de forte valeur ou usage professionnel, déléguer l’intervention garantit un diagnostic fiable et une traçabilité des pièces remplacées.

Conseil concret : documenter chaque intervention (photos, référence pièce, tension mesurée du ressort) pour créer un historique technique utile lors de la re-vente ou d’interventions ultérieures.

Insight final : pour les amateurs, maîtriser le schéma et le réglage de base est suffisant ; pour les problèmes complexes ou les machines à usage intensif, faire appel à un pro évite les réparations répétitives et coûteuses.

Conclusion : pour les bricoleurs avertis, ce guide fournit les clés pour lire le schéma de tringlerie, monter et régler le ressort régulateur, et diagnostiquer les pannes courantes. Pour les interventions complexes — démontage complet du carburateur, usinage ou tests en charge professionnels — il est conseillé de confier la machine à un atelier spécialisé afin d’obtenir un diagnostic précis et une prise en charge avec pièces d’origine. Demander un devis auprès d’un professionnel permet d’assurer une réparation durable et sécurisée.

Pourquoi le moteur sur-régime après remontage du carburateur ?

Le sur-régime provient souvent d’une tringle trop courte ou d’un ressort régulateur affaibli. Vérifier la longueur de la tringle, le positionnement du levier et remplacer le ressort si nécessaire.

Comment savoir si le ressort régulateur est usé ?

Un ressort usé perd de son élasticité : le moteur monte en régime sous charge et le ralentissement est irrégulier. Comparer la tension avec une pièce neuve ou remplacer préventivement si plus de 3 à 5 ans d’usage intensif.

Peut-on utiliser n’importe quelle tringle de liaison ?

Il est préférable d’utiliser une tringle compatible ou OEM. Une tringle de mauvaise longueur ou avec jeu peut provoquer des désalignements et des problèmes de régime.

Que vérifier en priorité lors d’un problème d’accélération ?

Contrôler le gicleur, le flotteur et la quantité d’air admission via le papillon. Ensuite, vérifier la tringlerie et le ressort régulateur pour exclure un défaut mécanique.
